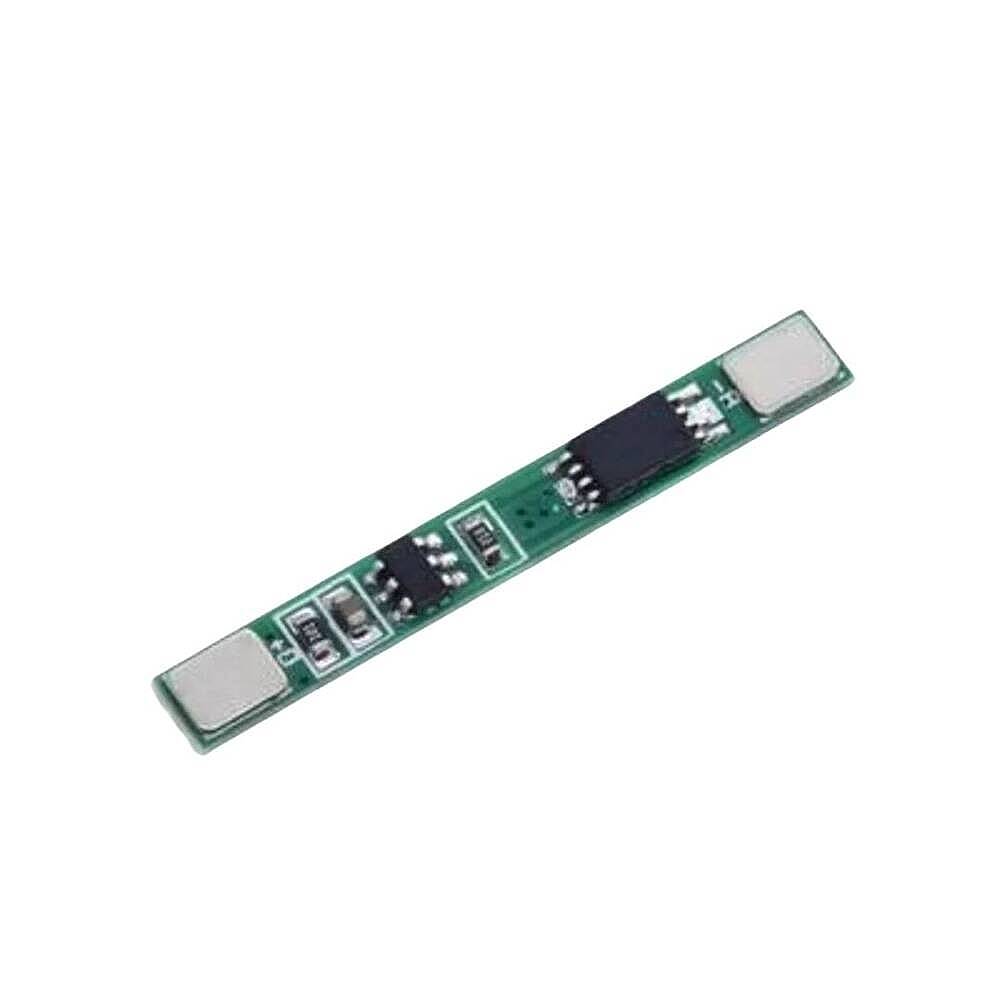

18650 Pil Uyumlu 3.7V 1S 2.5A BMS Koruma Kartı
1S 2.5A BMS lityum pil koruma kartı, tek hücreli 3.7V nominal gerilimli 18650 lityum iyon bataryaların korunması amacıyla kullanılan kompakt bir elektronik devredir. Şarj edilebilir elektronik cihazlar, robotik sistemler ve taşınabilir batarya projelerinde kullanılabilir.
BMS devresi, kartın üretici özelliklerine bağlı olarak aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi durumlara karşı koruma sağlayarak bataryanın güvenli kullanımını destekler.
1S bağlantı yapısıyla tek seri hücreli lityum iyon pil sistemleri için tasarlanmıştır. 2.5A olarak belirtilen akım kapasitesi sayesinde uygun güç gereksinimlerine sahip elektronik uygulamalarda kullanılabilir.
TEKNİK ÖZELLİKLER
• Ürün tipi: Lityum iyon BMS pil koruma kartı
• Hücre yapılandırması: 1S (tek seri hücre)
• Nominal batarya gerilimi: 3.7V
• Tam şarj gerilimi: 4.2V
• Belirtilen akım değeri: 2.5A
• Uyumlu pil tipi: 18650 ve uygun 3.7V Li-ion hücreler
• Koruma özellikleri: Aşırı şarj, aşırı deşarj ve aşırı akım koruması (kart modeline bağlı)
• Kısa devre koruması: Kart sürümüne bağlı
• Hücre balansı: 1S bağlantıda seri hücreler arası dengeleme bulunmaz
• PCB yapısı: Kompakt koruma devresi
KULLANIM ALANLARI
• 18650 lityum iyon pil uygulamaları
• Arduino ve robotik projeler
• Taşınabilir elektronik cihazlar
• Şarj edilebilir LED aydınlatmalar
• Kablosuz sensör ve kontrol sistemleri
• DIY batarya ve güç projeleri
• Elektronik hobi uygulamaları
• Tek hücreli pil besleme sistemleri
ÜRÜNÜN AVANTAJLARI
1S 2.5A BMS koruma kartı, tek hücreli lityum iyon bataryaların elektriksel sınırlarının korunmasına yardımcı olur. Kompakt tasarımı sayesinde sınırlı alana sahip elektronik cihazlarda ve taşınabilir projelerde kullanılabilir.
Batarya koruma fonksiyonlarını tek kart üzerinde sunarak özel elektronik projelerde pratik bir çözüm sağlar.
ÖNEMLİ KULLANIM BİLGİSİ
Bu ürün tek başına pil şarj cihazı değildir. Şarj işlemi için tek hücreli lityum iyon bataryalara uygun 4.2V CC/CV şarj devresi kullanılmalıdır.
Pil ve yük bağlantıları kart üzerindeki B+, B-, P+ ve P- gibi işaretler dikkate alınarak yapılmalıdır. Bağlantı uçları kart sürümüne göre farklılık gösterebilir.
2.5A değerinin sürekli deşarj akımı mı yoksa koruma eşiği mi olduğu üretici teknik bilgilerinden doğrulanmalıdır.
Bu ürün 3.2V LiFePO4 pil sistemleri için uygun değildir. LiFePO4 bataryalarda ilgili pil kimyasına özel koruma kartı kullanılmalıdır.
