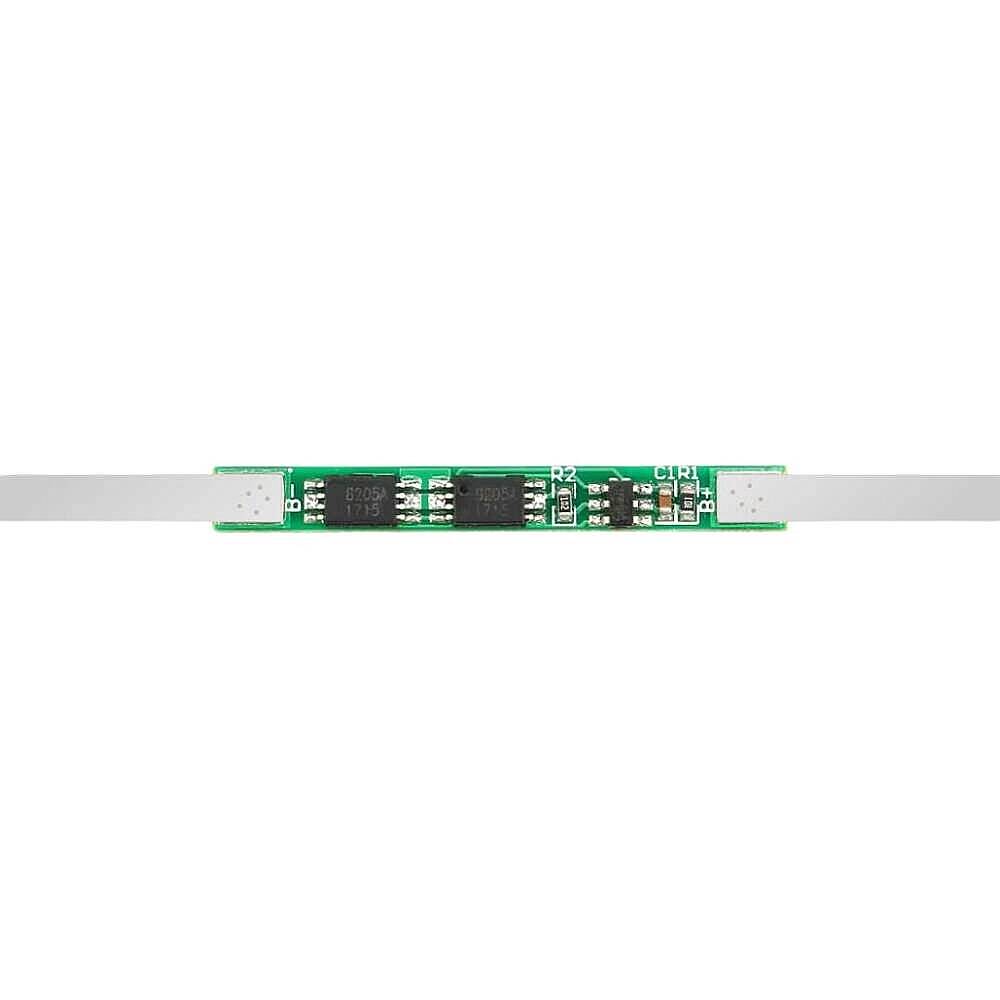

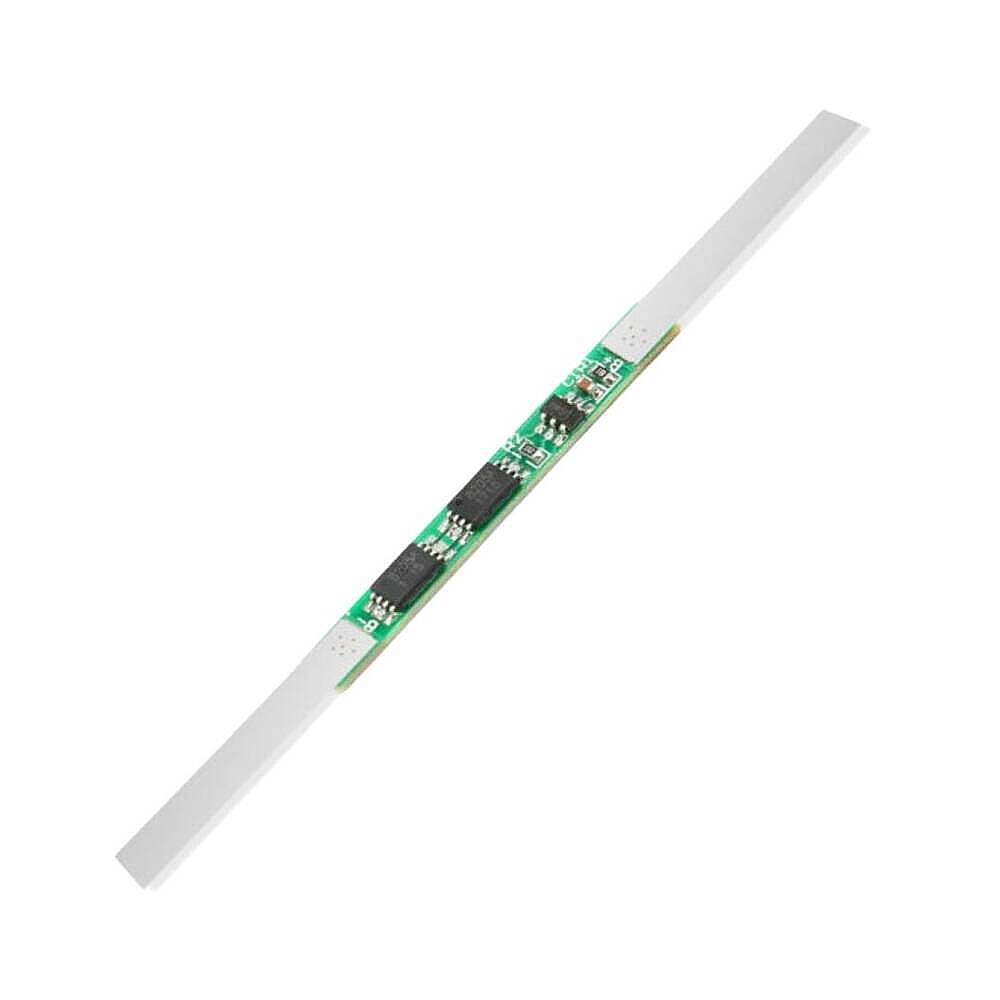

18650 Lityum Pil İçin 1S 3A 3.7V Çift MOSFET BMS Koruma Kartı
1S 3A 2MOS BMS lityum pil koruma kartı, 3.7V nominal gerilime sahip tek hücreli 18650 lityum iyon pillerin korunması amacıyla kullanılan kompakt bir elektronik devredir. Çift MOSFET (2MOS) yapısı sayesinde şarj ve deşarj işlemleri sırasında elektriksel koruma kontrolünün gerçekleştirilmesine yardımcı olur.
Tek hücreli batarya sistemleri için tasarlanan bu koruma modülü, uygun kart sürümünde aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi durumlara karşı bataryanın korunmasını destekler.
3A olarak belirtilen akım kapasitesi ve küçük PCB tasarımı sayesinde taşınabilir elektronik cihazlarda, robotik sistemlerde, LED aydınlatma projelerinde ve çeşitli hobi elektroniği uygulamalarında kullanılabilir.
TEKNİK ÖZELLİKLER
• Ürün tipi: Lityum iyon pil BMS koruma kartı
• Hücre yapılandırması: 1S (tek seri hücre)
• Nominal batarya gerilimi: 3.7V
• Tam şarj gerilimi: 4.2V
• Belirtilen akım kapasitesi: 3A
• MOSFET yapısı: 2MOS (çift MOSFET)
• Uyumlu pil tipi: 18650 Li-ion ve uygun 3.7V lityum iyon hücreler
• Koruma fonksiyonları: Aşırı şarj, aşırı deşarj ve aşırı akım koruması (kart sürümüne bağlı)
• Kısa devre koruması: Üretici modeline bağlı
• Hücre balansı: 1S sistemde seri hücreler arası balans işlemi bulunmaz
• Kart yapısı: Kompakt PCB koruma modülü
KULLANIM ALANLARI
• 18650 lityum iyon pil uygulamaları
• Arduino ve robotik projeler
• Şarj edilebilir taşınabilir elektronik cihazlar
• LED aydınlatma ve el feneri sistemleri
• Sensör ve kontrol devreleri
• DIY batarya projeleri
• Elektronik hobi uygulamaları
• Tek hücreli batarya besleme sistemleri
ÜRÜNÜN AVANTAJLARI
1S 3A 2MOS BMS koruma kartı, lityum iyon pillerin elektriksel sınırlarının kontrol edilmesine yardımcı olan kompakt bir batarya koruma çözümüdür.
Çift MOSFET yapısı, uygun kontrol devresiyle birlikte şarj ve deşarj akım yollarının koruma amacıyla kesilmesine olanak tanır. Küçük boyutlu tasarımı sayesinde dar alanlara sahip elektronik projelerde kullanılabilir.
ÖNEMLİ KULLANIM BİLGİSİ
Bu ürün tek başına bir pil şarj cihazı değildir. 1S lityum iyon pil paketleri için uygun 4.2V CC/CV şarj devresi kullanılmalıdır.
Pil ve yük bağlantıları kart üzerindeki B+, B-, P+ ve P- gibi işaretlere göre yapılmalıdır. Bağlantı düzeni kart sürümüne göre değişebilir.
3A değerinin sürekli çalışma akımı mı yoksa koruma eşiği mi olduğu, kartın üretici teknik belgesinden doğrulanmalıdır.
2MOS ifadesi MOSFET yapısını belirtir; hücre balansı özelliği anlamına gelmez. Bu kart 3.2V LiFePO4 pil kimyasına uygun değildir.
