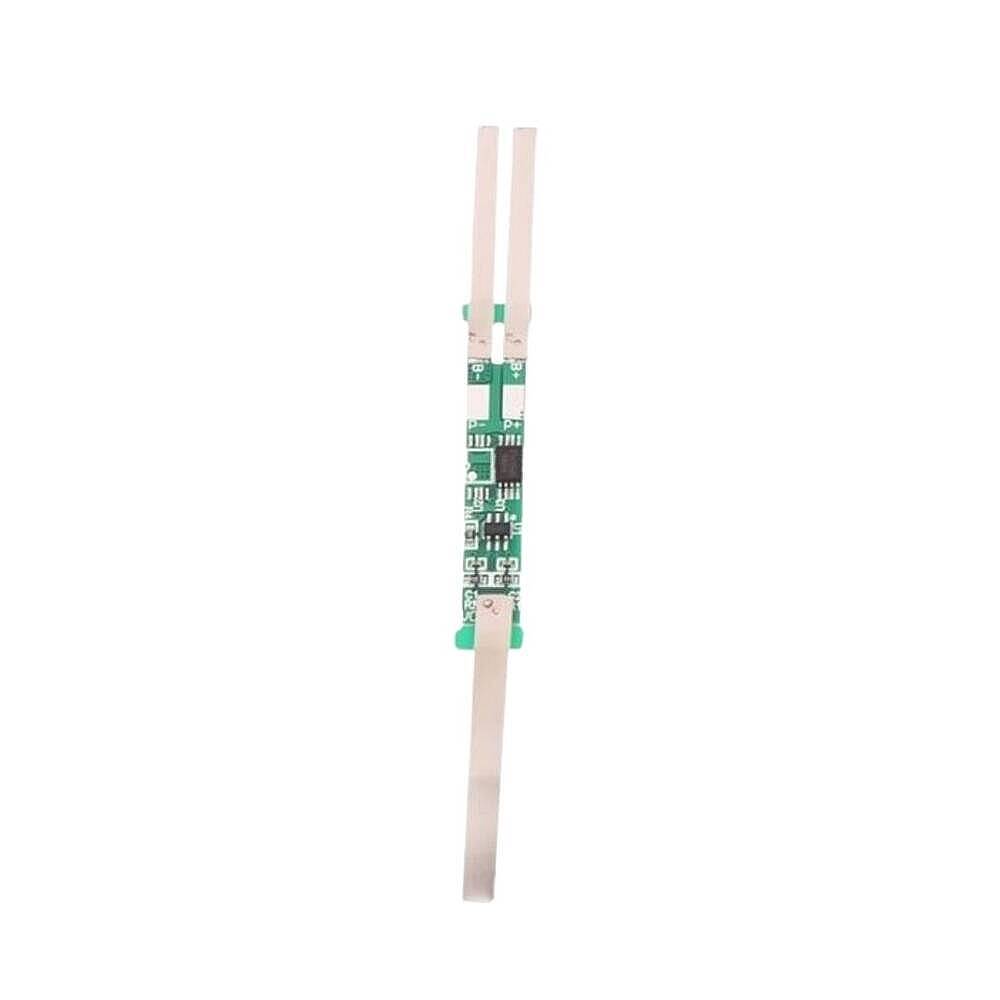

18650 Lityum Pil İçin 7.4V 2S 2A BMS Koruma Kartı
18650 lityum iyon piller için tasarlanan 2S 2A BMS koruma devresi, seri bağlı iki pil hücresinden oluşan 7.4V batarya paketlerinin güvenli kullanımını destekleyen kompakt bir elektronik modüldür.
Batarya sistemlerinde aşırı şarj, aşırı deşarj ve aşırı akım gibi olumsuz durumlara karşı koruma sağlamak amacıyla kullanılan BMS kartı, taşınabilir elektronik cihazlar, robotik projeler ve şarj edilebilir batarya uygulamalarında tercih edilebilir.
2S bağlantı yapısıyla 7.4V nominal gerilimli, tam şarj durumunda 8.4V seviyesine ulaşan lityum iyon pil paketleri için uygundur. Küçük boyutları sayesinde elektronik devre tasarımlarına ve özel batarya paketlerine entegre edilebilir.
TEKNİK ÖZELLİKLER
• Ürün tipi: BMS lityum pil koruma devresi
• Hücre yapılandırması: 2S (2 seri hücre)
• Nominal batarya gerilimi: 7.4V
• Tam şarj gerilimi: 8.4V
• Belirtilen akım kapasitesi: 2A
• Uyumlu pil tipi: 18650 lityum iyon ve uygun 3.7V Li-ion hücreler
• Koruma fonksiyonları: Aşırı şarj, aşırı deşarj ve aşırı akım koruması (kart sürümüne bağlı)
• Kısa devre koruması: Kart modeline bağlı
• Balans özelliği: Üretici sürümüne göre kontrol edilmelidir

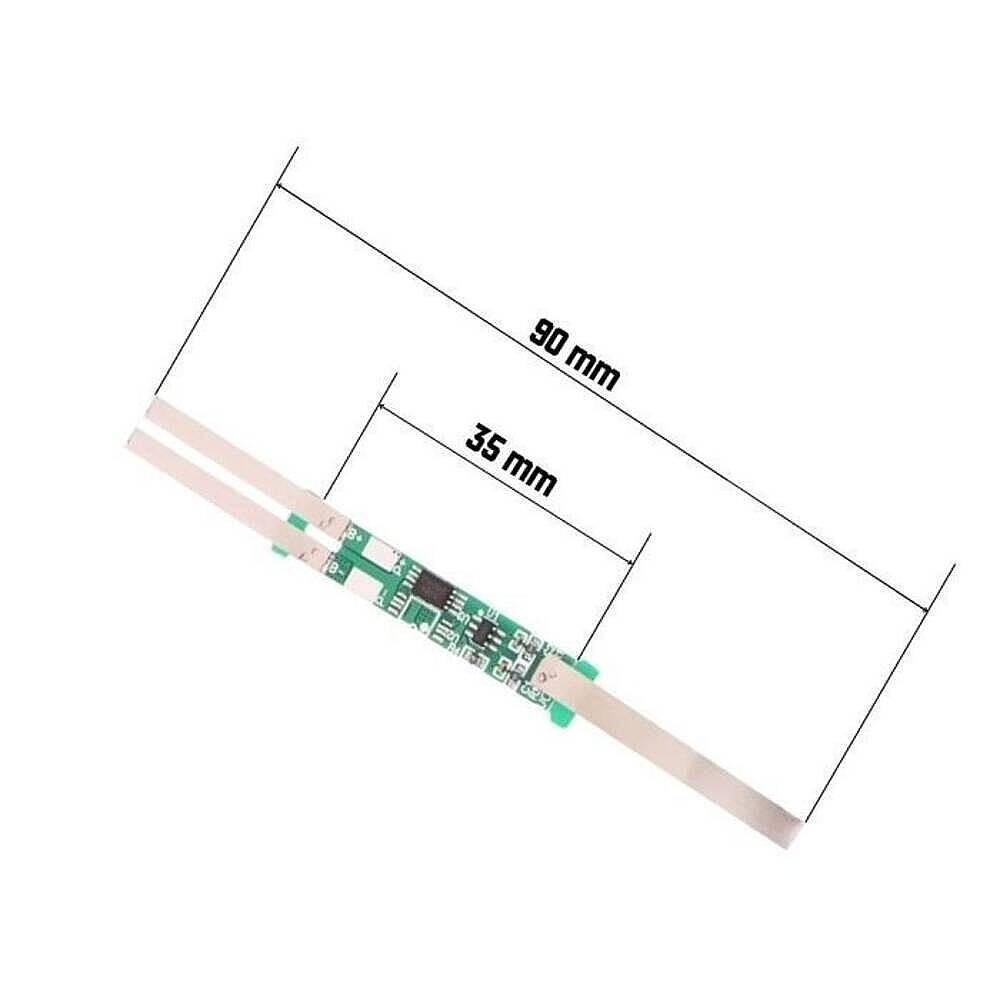

• Yapı: Kompakt PCB koruma kartı
KULLANIM ALANLARI
• 7.4V 18650 batarya paketleri
• Arduino ve robotik projeler
• Taşınabilir elektronik sistemler
• Şarj edilebilir sensör ve kontrol cihazları
• DIY batarya uygulamaları
• Elektronik hobi ve prototipleme çalışmaları
• Düşük güçlü batarya beslemeli sistemler
ÜRÜNÜN AVANTAJLARI
2S 2A BMS pil koruma kartı, iki seri bağlı lityum iyon pil hücresinin gerilim ve akım açısından korunmasına yardımcı olur. Kompakt tasarımı ve 7.4V batarya sistemlerine uygun yapısıyla çeşitli elektronik projelerde pratik kullanım sunar.
ÖNEMLİ KULLANIM BİLGİSİ
Bu BMS modülü tek başına şarj cihazı değildir. Şarj işlemi için 2S lityum iyon pil paketleriyle uyumlu 8.4V CC/CV şarj cihazı kullanılmalıdır.
Bağlantılar kart üzerindeki B+, B-, BM/B1 ve P+/P- gibi işaretlere göre yapılmalıdır. Bağlantı isimleri modele göre farklılık gösterebilir.
2A değerinin sürekli deşarj akımı olup olmadığı ve kartın balans fonksiyonu üretici teknik belgesinden doğrulanmalıdır. Bu ürün 2S LiFePO4 batarya paketleri için uygun değildir.
