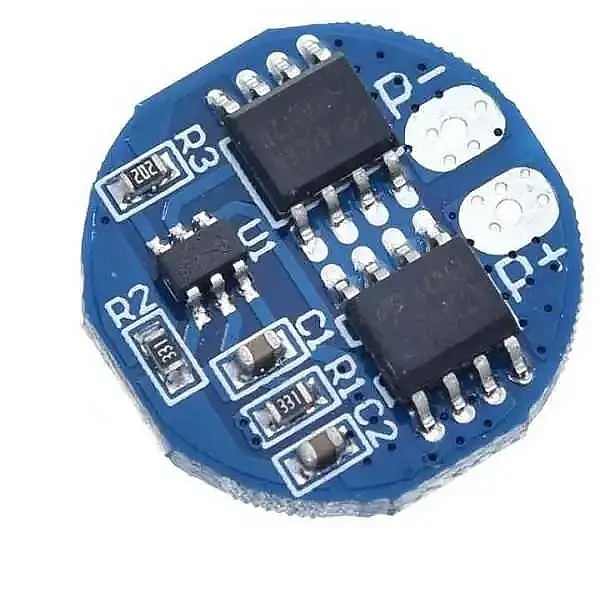

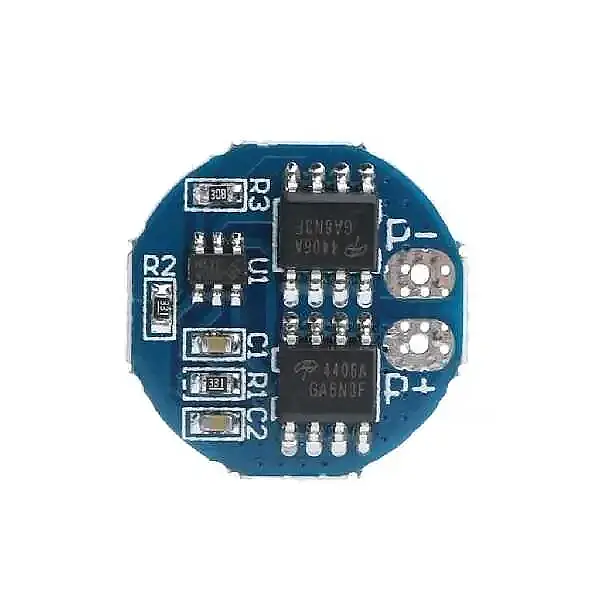

7.4V 2S 5A BMS Lityum Pil Koruma ve Yönetim Kartı
2S 5A BMS Batarya Koruma Modülü, seri bağlı iki adet lityum iyon pil hücresinden oluşan batarya paketlerinin korunması için kullanılan kompakt bir elektronik devredir. 7.4V nominal gerilimli 18650 lityum iyon pil sistemleri, taşınabilir elektronik cihazlar ve robotik projeler için uygundur.
BMS koruma kartı, uygun modelde aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarına karşı koruma sağlayarak batarya sisteminin daha güvenli kullanılmasına yardımcı olur.
2S bağlantı yapısı sayesinde iki seri hücreli batarya paketlerinde kullanılabilir. 5A olarak belirtilen akım kapasitesiyle uygun güç gereksinimlerine sahip elektronik uygulamalar için pratik bir batarya koruma çözümü sunar.
TEKNİK ÖZELLİKLER
• Ürün tipi: BMS batarya yönetim ve koruma kartı
• Hücre bağlantısı: 2S (2 seri hücre)
• Nominal batarya gerilimi: 7.4V
• Tam şarj gerilimi: 8.4V
• Belirtilen akım kapasitesi: 5A
• Uyumlu pil tipi: 18650 ve uygun 3.7V Li-ion hücreler
• Koruma özellikleri: Aşırı şarj, aşırı deşarj ve aşırı akım koruması
• Kısa devre koruması: Kart sürümüne bağlı
• Hücre balansı: Modeline göre kontrol edilmelidir
• Kart yapısı: Kompakt PCB koruma modülü
• Kullanım tipi: 2S lityum iyon batarya paketleri
KULLANIM ALANLARI
• 18650 lityum iyon pil paketleri
• Arduino ve robotik projeler
• Şarj edilebilir elektronik sistemler
• Taşınabilir sensör cihazları
• DIY batarya uygulamaları
• LED aydınlatma sistemleri
• Elektronik prototipleme çalışmaları
• Düşük güçlü batarya destekli cihazlar
• Özel batarya paketleri
ÜRÜNÜN AVANTAJLARI
2S 5A BMS koruma kartı, lityum iyon batarya paketlerinde gerilim ve akım kaynaklı risklerin azaltılmasına yardımcı olur. Kompakt yapısı sayesinde taşınabilir elektronik cihazlarda ve küçük boyutlu batarya sistemlerinde kullanılabilir.
İki seri hücreli bataryalar için koruma işlevlerini tek kart üzerinde birleştirerek elektronik projelerde pratik bir çözüm sunar.
ÖNEMLİ KULLANIM BİLGİSİ
Bu ürün tek başına bir batarya şarj cihazı değildir. 2S lityum iyon batarya paketi için uygun 8.4V CC/CV şarj cihazı kullanılmalıdır.
Pil bağlantıları kart üzerindeki B+, B-, BM/B1 ve P+/P- işaretlerine göre yapılmalıdır. Bağlantı uçları kart modeline göre değişebilir.
5A değerinin sürekli çalışma akımı olup olmadığı, kısa devre koruması ve balans fonksiyonu üretici teknik belgesinden doğrulanmalıdır.
Bu açıklama 7.4V Li-ion sürümüne yöneliktir. 6.4V nominal gerilimli LiFePO4 batarya paketleri için farklı koruma eşiklerine sahip uygun bir BMS kullanılmalıdır.
