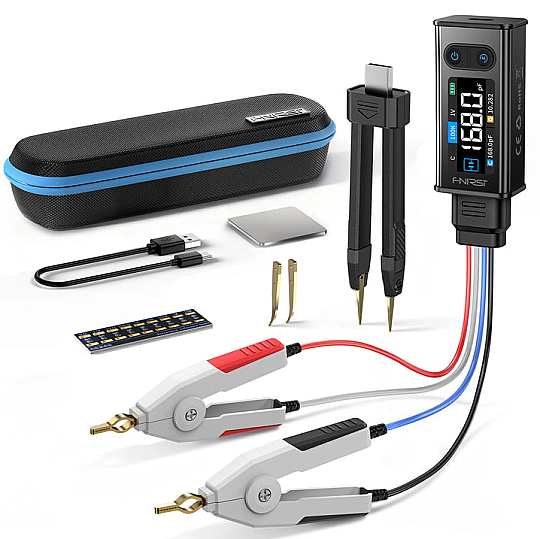

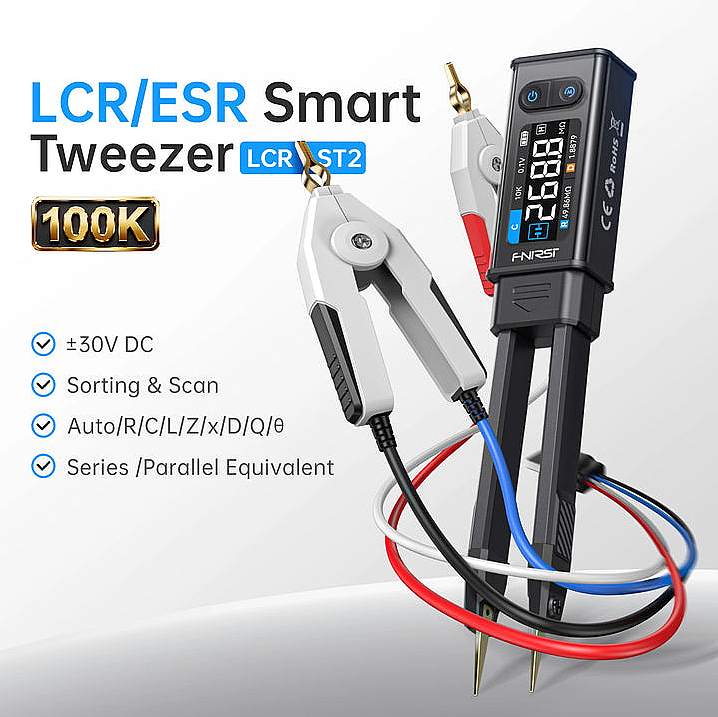

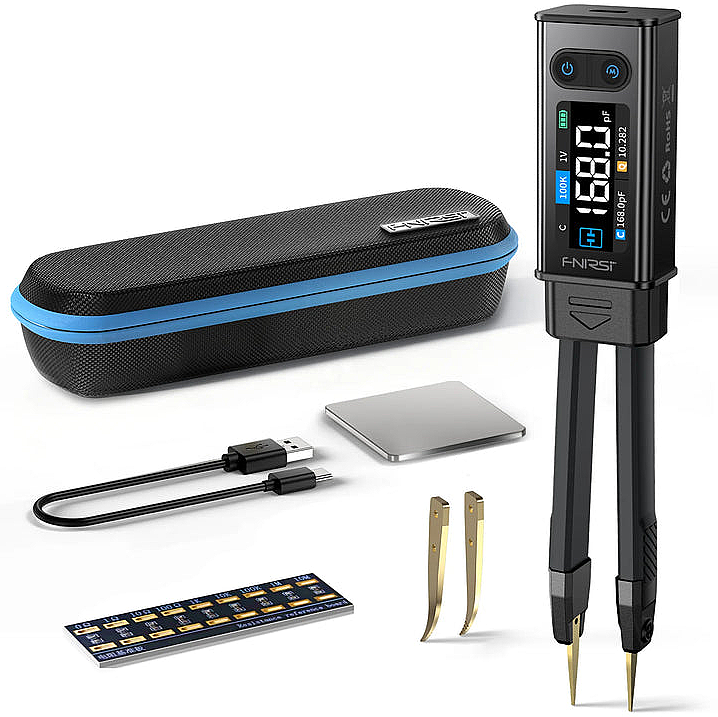

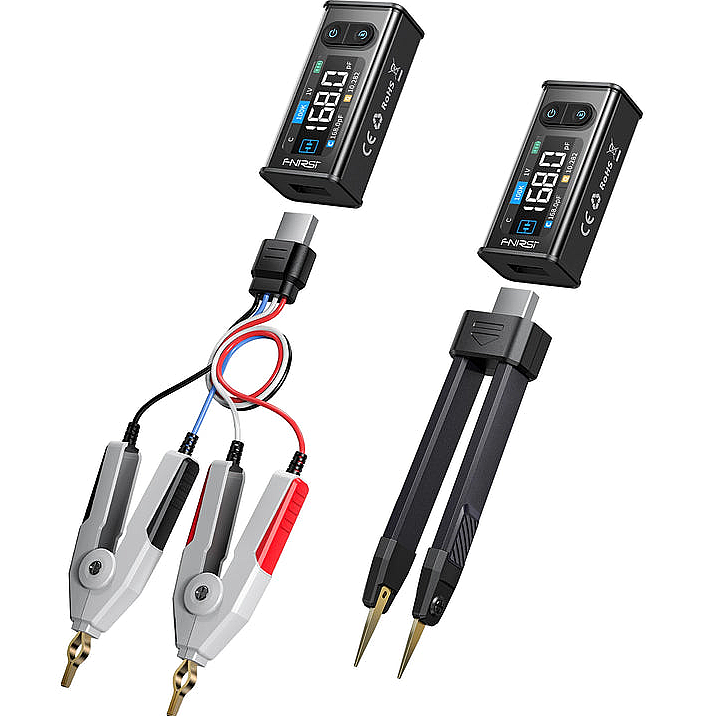

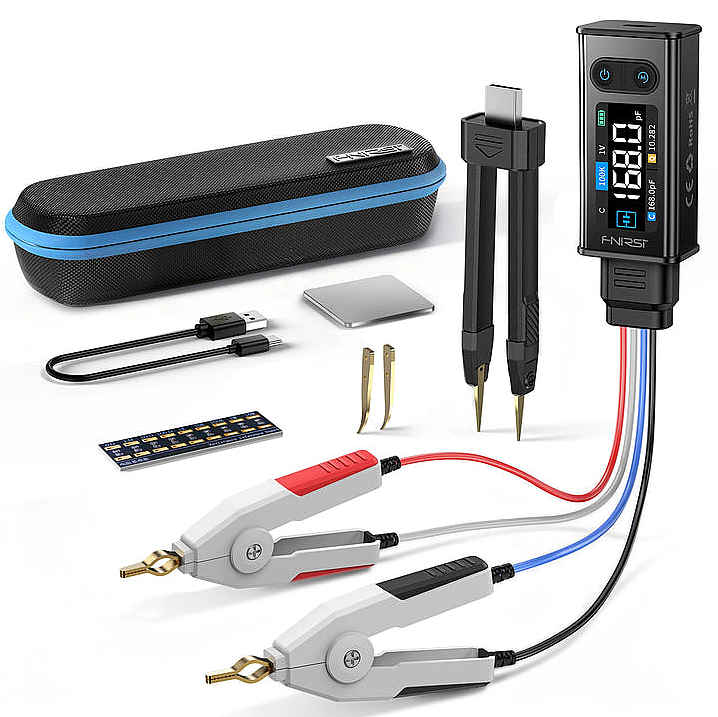

FNIRSI LCR-ST2 100kHz Akıllı Cımbız LCR ESR Metre, elektronik komponentlerin hızlı ve hassas şekilde ölçülmesi için geliştirilmiş, dijital ekranlı ve taşınabilir bir LCR test cihazıdır.

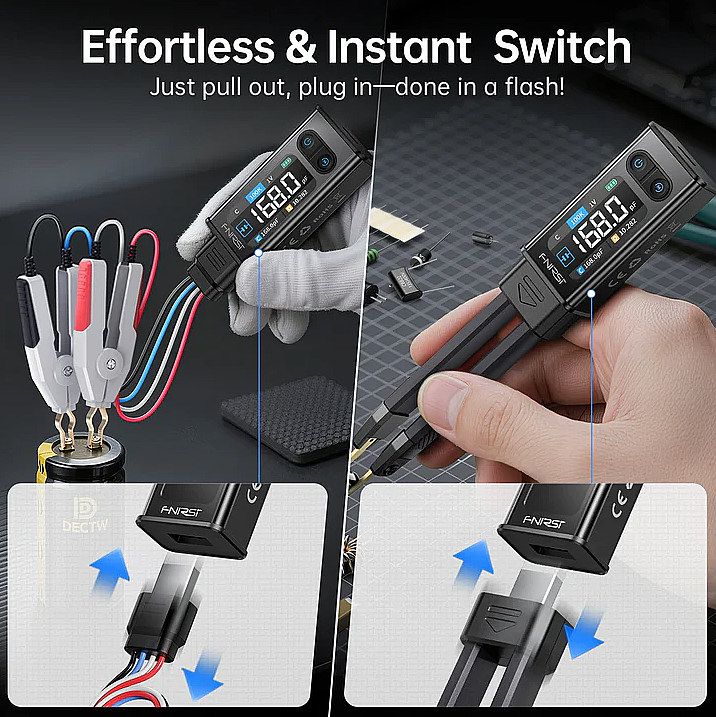

Akıllı cımbız tasarımı sayesinde özellikle SMD yüzey montajlı direnç, kondansatör ve bobinlerin ölçümünü kolaylaştırır. Direnç (R), kapasitans (C), endüktans (L) ve ESR ölçümlerinin yanı sıra diyot testi ve DC voltaj ölçümü fonksiyonlarını bir arada sunar.
100 Hz ile 100 kHz arasında beş farklı test frekansı sunan cihaz, elektronik devre analizi, komponent kontrolü, teknik servis, laboratuvar ve Ar-Ge çalışmaları için kullanışlı bir çözümdür.
Öne Çıkan Özellikler
Marka: FNIRSI
Model: LCR-ST2
Ürün Tipi: Akıllı Cımbız LCR / ESR Ölçüm Cihazı
Test Frekansları: 100 Hz, 120 Hz, 1 kHz, 10 kHz ve 100 kHz
Direnç Ölçümü: 10 mΩ – 10 MΩ
Kapasitans Ölçümü: 1 pF – 22 mF
Endüktans Ölçümü: 1 µH – 10 H
ESR Ölçümü: Destekler
Diyot Testi: Var
DC Voltaj Ölçümü: ±30 V
Ekran: 1.47 inç HD renkli ekran
Otomatik Komponent Tanıma: Var

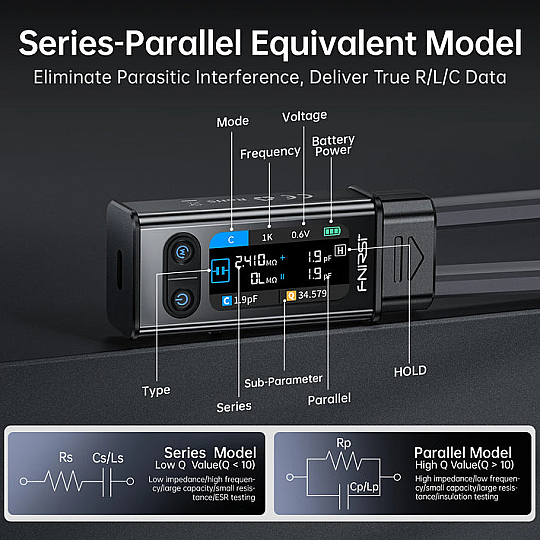

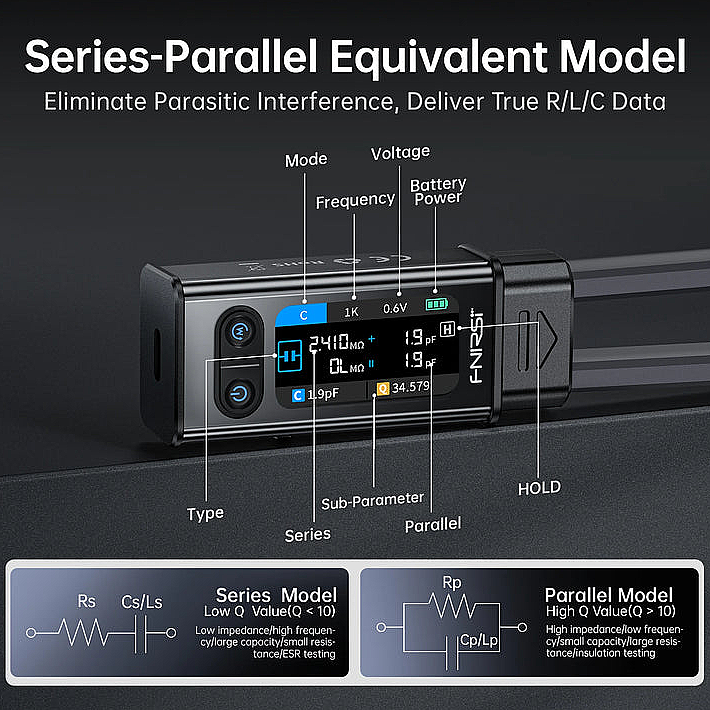

Seri / Paralel Eşdeğer Ölçüm: Destekler
Akıllı Sınıflandırma: Var
Frekans Tarama: 100 Hz – 100 kHz
Ekran Döndürme: Otomatik
Batarya: 300 mAh şarj edilebilir lityum pil
Şarj Bağlantısı: USB Type-C
Çalışma Süresi: Yaklaşık 3 saat
Ağırlık: Yaklaşık 60.8 gram
Kullanım Alanları

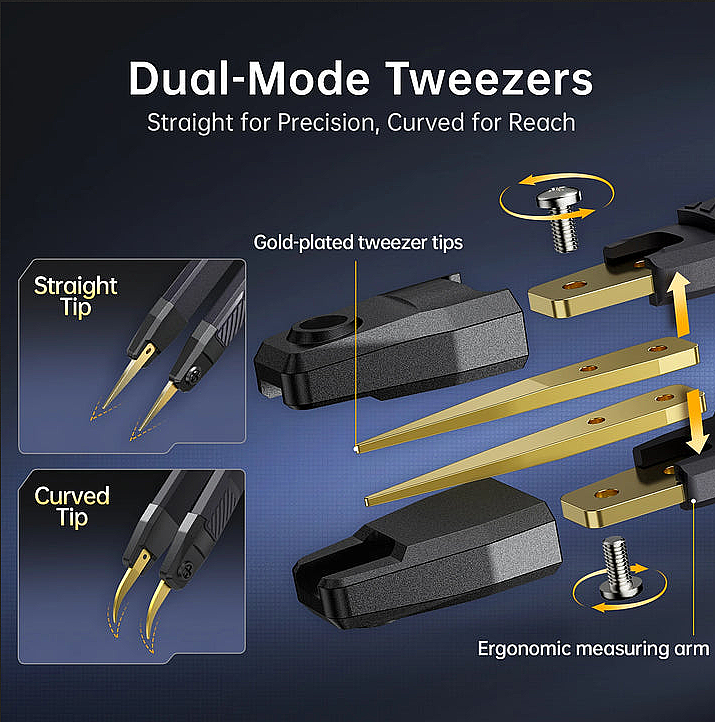

SMD Komponent Ölçümü: Küçük boyutlu direnç, kondansatör ve bobinlerin cımbız uçlarıyla kolayca kontrol edilmesini sağlar.
Elektronik Tamir ve Teknik Servis: Devre kartları üzerindeki pasif komponentlerin değerlendirilmesinde, arıza tespitinde ve bakım çalışmalarında kullanılabilir.
Kondansatör ESR Testi: Kondansatörlerin eşdeğer seri direnç değerlerinin ölçülmesini sağlayarak komponent performansının değerlendirilmesine yardımcı olur.
Ar-Ge ve Prototipleme: Elektronik devre tasarımı, komponent seçimi, mühendislik çalışmaları ve ürün geliştirme süreçlerinde kullanılabilir.
Elektronik Eğitim ve Laboratuvar: Direnç, kapasitans, endüktans ve frekansa bağlı elektriksel özelliklerin incelenmesini sağlar.
Akıllı Ölçüm Özellikleri
Otomatik Komponent Tanıma: Ölçülen pasif komponentin türünü otomatik belirleyerek uygun ölçüm verilerini görüntüler.
Çoklu Frekans Desteği: Farklı komponentlerin değişik frekanslardaki elektriksel davranışlarının incelenmesini sağlar.
ESR, D, Q ve Empedans Ölçümü: Elektronik komponentlerin temel değerlerinin yanı sıra karakteristik parametrelerinin analiz edilmesine yardımcı olur.
Akıllı Sınıflandırma: Belirlenen nominal değer ve toleranslara göre komponentlerin karşılaştırılmasını kolaylaştırır.
Otomatik Dönen Renkli Ekran: Sağ ve sol elle kullanım sırasında ölçüm bilgilerinin rahat okunmasını sağlar.
Neden FNIRSI LCR-ST2?
FNIRSI LCR-ST2, kompakt akıllı cımbız tasarımıyla SMD komponentlerin ölçümünü kolaylaştırırken 100 kHz'e kadar test frekansı, gelişmiş LCR parametreleri ve dijital ekranıyla profesyonel elektronik çalışmalarında çok yönlü kullanım sunar.
USB Type-C üzerinden şarj edilebilen bataryası sayesinde laboratuvar, atölye ve saha uygulamalarında taşınabilir bir ölçüm çözümüdür.
