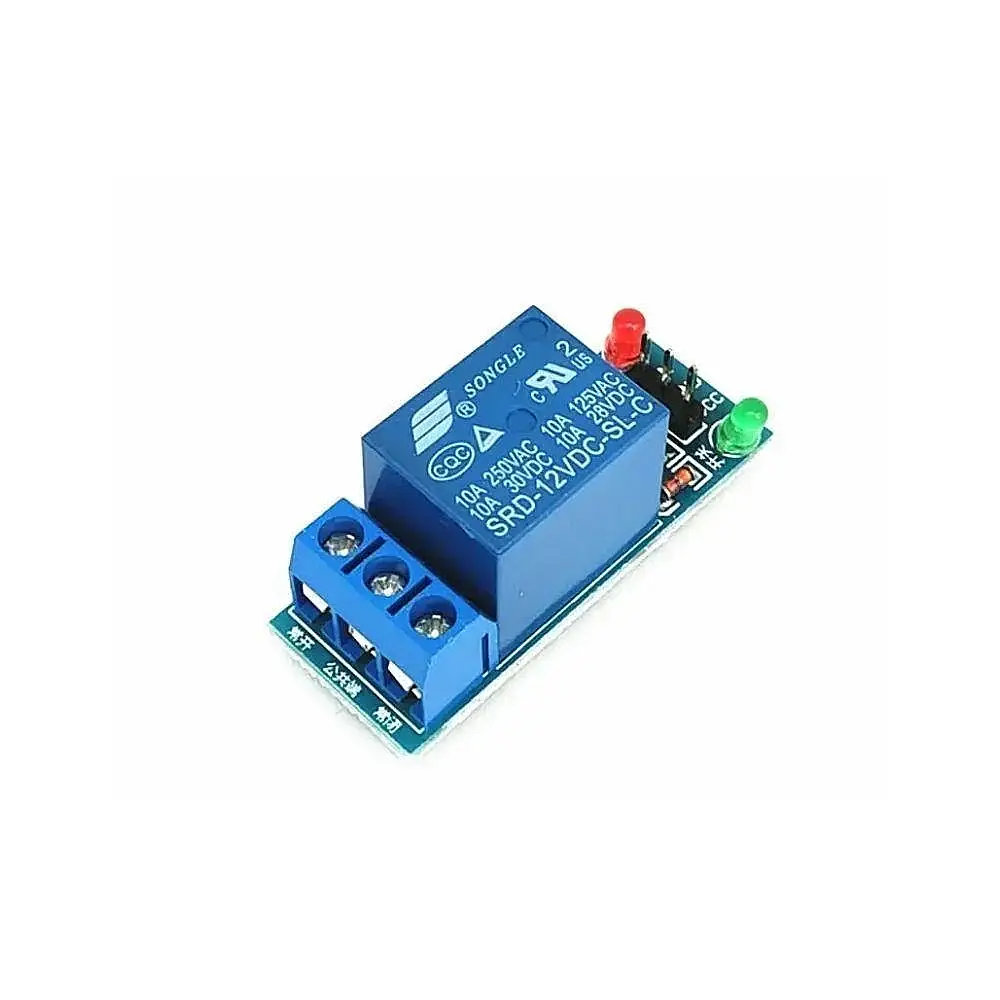

1 Kanal 12V Röle Modülü
1 Kanal 12V Röle Modülü, elektronik devrelerde elektrikli cihazların açılıp kapatılmasını sağlayan, tek kanallı bir röle kontrol kartıdır. Arduino, ESP32, STM32 ve diğer mikrodenetleyici sistemleriyle uygun kontrol sinyalleri kullanılarak çalıştırılabilir.
12V DC besleme gerilimiyle çalışan modül, düşük güçlü kontrol devreleri üzerinden farklı gerilim ve akım değerlerine sahip elektrikli yüklerin anahtarlanmasını sağlar. Akıllı ev sistemleri, robotik uygulamalar, otomasyon projeleri ve elektronik kontrol devrelerinde kullanılabilir.
Üzerinde bulunan röle sayesinde motor, lamba, fan, pompa ve çeşitli elektrikli cihazların açma-kapama işlemleri gerçekleştirilebilir.
Teknik Özellikler
Ürün Tipi: Tek kanallı röle modülü
Kanal Sayısı: 1
Röle Bobin Gerilimi: 12V DC
Besleme Gerilimi: 12V DC
Röle Tipi: Elektromekanik
Kontak Yapısı: Normalde Açık (NO), Normalde Kapalı (NC), Ortak (COM)
Kontak Kapasitesi: Yaygın modellerde 10A 250V AC / 10A 30V DC
Kontrol Girişi: Dijital tetikleme
Tetikleme Seviyesi: Kart versiyonuna bağlı
Bağlantı: Vidalı klemens ve kontrol pinleri
Uyumluluk: Arduino ve uygun mikrodenetleyici kontrol devreleri
Kullanım Alanları
Arduino röle kontrol projeleri
Akıllı ev otomasyon sistemleri
Aydınlatma açma-kapama uygulamaları
DC motor ve pompa kontrolü
Fan ve havalandırma sistemleri
Robotik ve elektronik projeler
Uzaktan kontrollü cihaz sistemleri
Endüstriyel otomasyon uygulamaları
Elektronik eğitim ve STEM projeleri
Mikrodenetleyici kontrollü anahtarlama sistemleri
Ürün Avantajları
Tek kanallı kompakt röle tasarımı
12V DC besleme
Elektrikli cihazları uzaktan kontrol edebilme
NO, NC ve COM bağlantı seçenekleri
Arduino ve uygun kontrol sistemlerine entegrasyon
Vidalı klemens ile pratik yük bağlantısı
Otomasyon ve robotik projelerinde geniş kullanım alanı
Bağlantı Bilgileri
Yaygın 1 kanal 12V röle modüllerinde aşağıdaki bağlantılar bulunur:

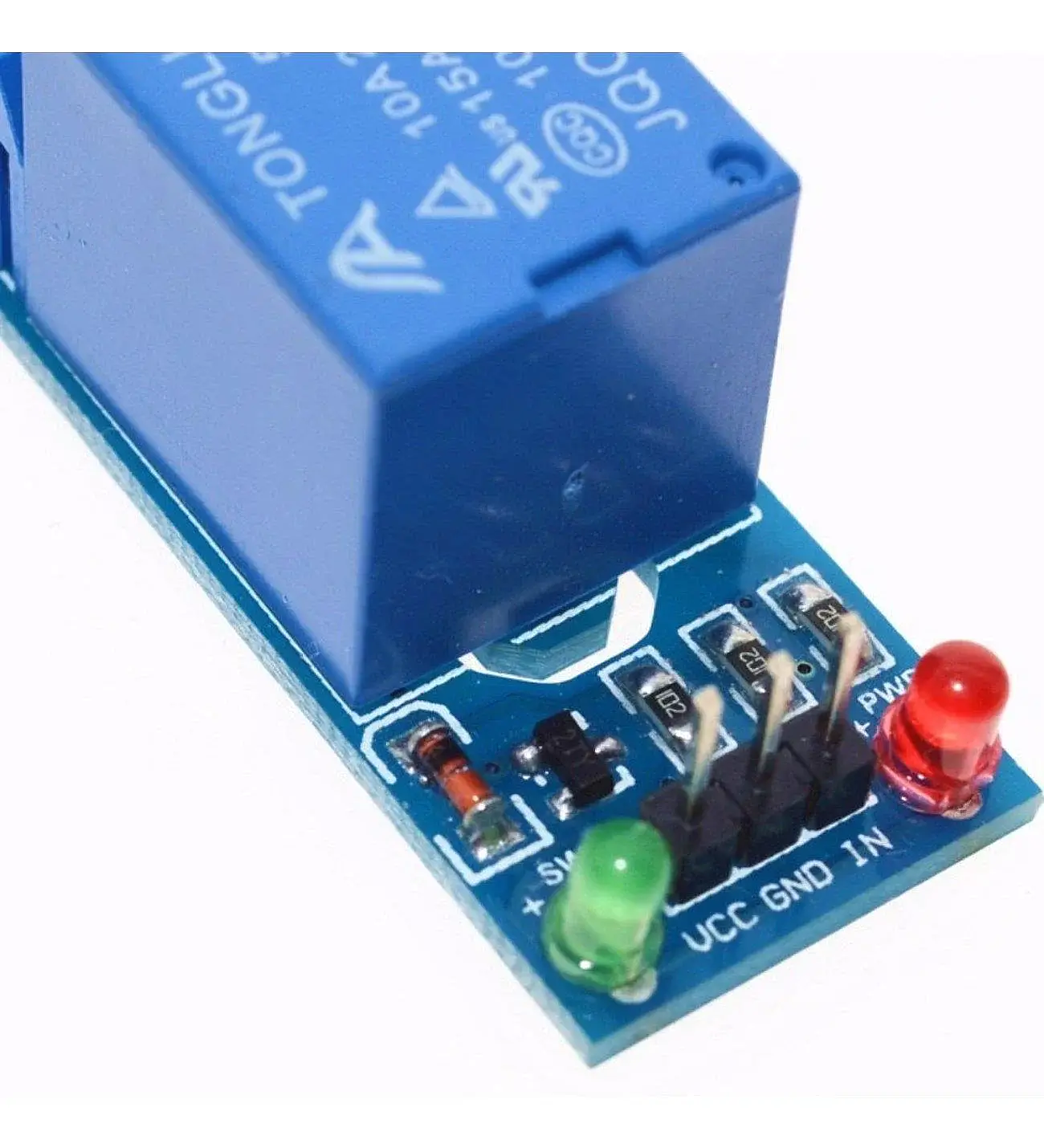

Kontrol Bağlantıları
VCC / DC+: 12V DC besleme
GND / DC-: Toprak bağlantısı
IN: Röle tetikleme sinyali
Röle Çıkış Bağlantıları
COM: Ortak kontak
NO: Röle aktif olduğunda kapanan kontak
NC: Röle aktif olmadığında kapalı olan kontak
Bağlantı isimleri ve tetikleme mantığı modül üreticisine göre değişebilir.
Önemli Bilgilendirme
12V röle bobin gerilimi ile mikrodenetleyicinin kontrol sinyali gerilimi aynı şey değildir. Bazı 12V röle modülleri 5V veya 3.3V kontrol sinyalleriyle uyumlu olmayabilir.
Modülün kontak akım kapasitesi, kullanılan rölenin modeline ve yük türüne bağlıdır. Motor gibi endüktif yüklerde anahtarlama kapasitesi düşebilir.
220V AC gibi şebeke gerilimi içeren uygulamalarda elektrik güvenliği kurallarına uyulmalı, uygun muhafaza ve koruma ekipmanları kullanılmalıdır.
1 Kanal 12V Röle Modülü, Arduino, robotik, akıllı ev ve elektronik otomasyon projelerinizde pratik anahtarlama çözümleri sunmak için RobotTR'de.
