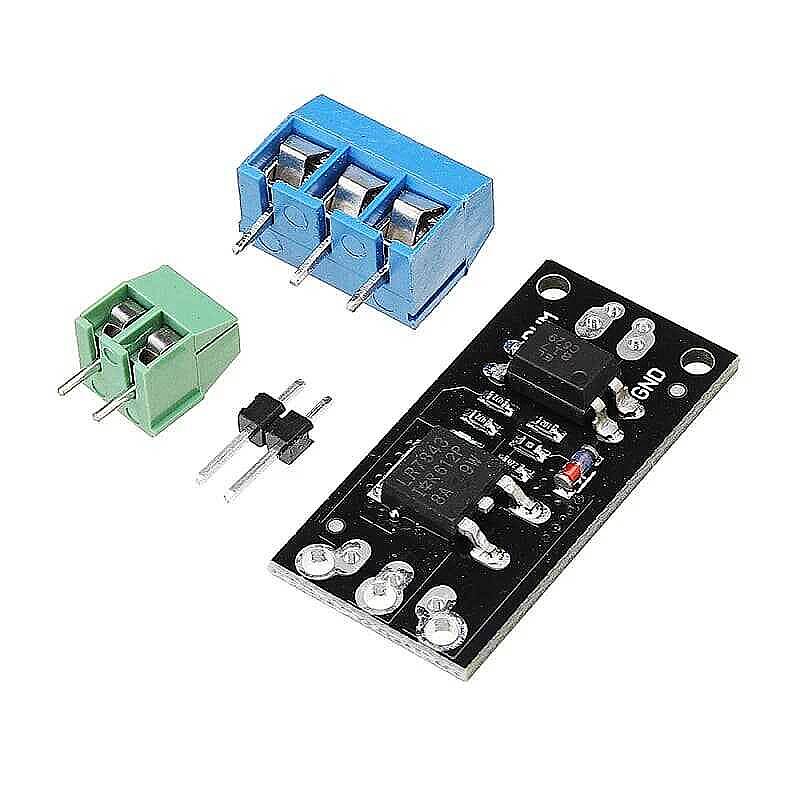

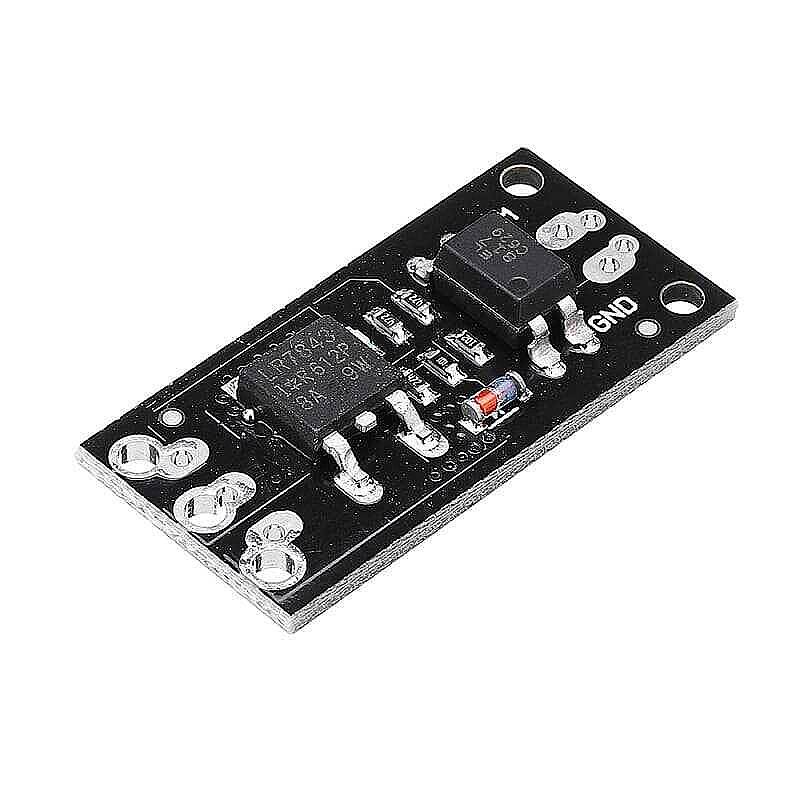

LR7843 MOSFET Sürücü Kartı
LR7843 MOSFET Sürücü Kartı, DC motorlar, LED aydınlatmalar, solenoid valfler ve diğer doğru akım yüklerinin elektronik olarak kontrol edilmesini sağlayan yüksek verimli bir anahtarlama modülüdür.
Arduino, ESP32, STM32 ve diğer mikrodenetleyicilerden gelen dijital kontrol sinyalleriyle çalışabilen modül, PWM desteği sayesinde DC motor hız kontrolü, LED parlaklık ayarı ve güç anahtarlama uygulamalarında kullanılabilir.
Üzerinde bulunan LR7843 N kanal MOSFET ve optokuplörlü kontrol girişi sayesinde düşük gerilimli kontrol devreleri ile daha yüksek güç gerektiren DC yükler arasında anahtarlama imkânı sunar.
Teknik Özellikler
Model: LR7843
Ürün Tipi: MOSFET sürücü ve DC yük kontrol kartı
MOSFET Tipi: N Kanal
Kontrol Sinyali: 3.3V / 5V
Yük Gerilimi: 30V DC'ye kadar
Anahtarlama Türü: DC düşük taraf anahtarlama
Kontrol Yöntemi: Dijital sinyal ve PWM
İzolasyon: Optokuplörlü kontrol girişi
MOSFET İletim Direnci: Yaklaşık 3.3mΩ (belirtilen test koşullarında)
Boyutlar: Yaklaşık 33 x 16mm
Ağırlık: Yaklaşık 5g
Uyumluluk: Arduino, ESP32, STM32 ve uygun mikrodenetleyiciler
Desteklenen Yük Türü: DC motor, LED, fan, pompa, solenoid ve diğer DC yükler
Kullanım Alanları
Arduino DC motor kontrol projeleri
PWM motor hız kontrol sistemleri
LED şerit parlaklık ayarlama
Solenoid valf kontrol devreleri
DC fan ve pompa kontrolü
Robotik ve mekatronik uygulamalar
Akıllı ev otomasyon sistemleri
Elektronik güç anahtarlama projeleri
IoT tabanlı uzaktan kontrol sistemleri
STEM ve elektronik eğitim projeleri
Ürün Avantajları
Düşük gerilimli kontrol sinyalleriyle çalışabilme
PWM ile hassas hız ve parlaklık kontrolü
Optokuplörlü kontrol girişi
Düşük iletim direncine sahip MOSFET
Mekanik rölelere göre sessiz anahtarlama
Kompakt PCB tasarımı
Arduino ve diğer geliştirme kartlarıyla uyumluluk
Robotik ve otomasyon projelerinde kolay kullanım

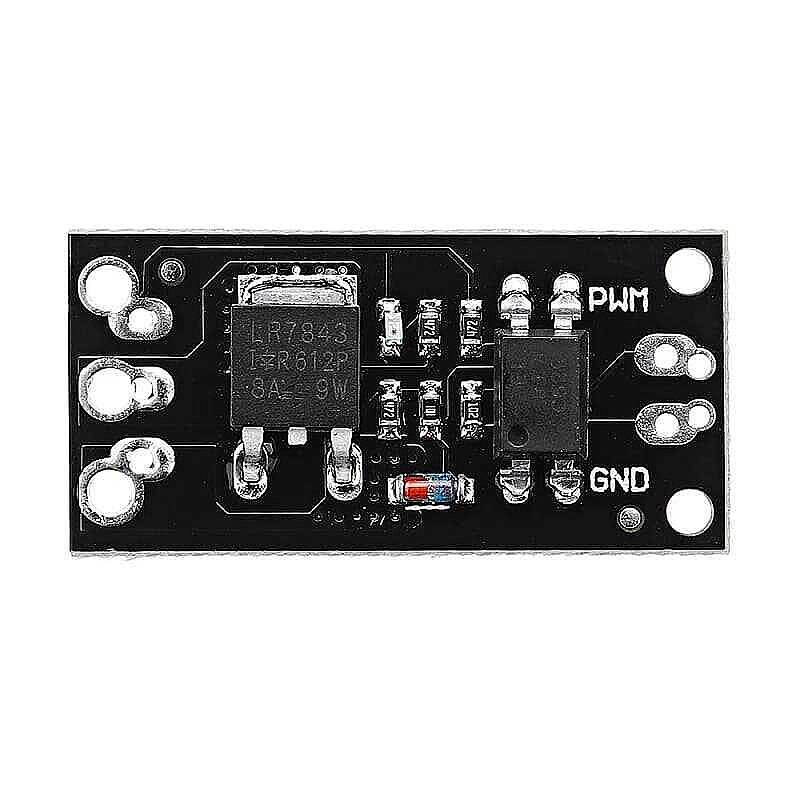

Bağlantı Bilgileri
Yaygın LR7843 modüllerinde aşağıdaki bağlantılar bulunur:
IN / PWM: Dijital kontrol veya PWM sinyal girişi
GND (Kontrol): Kontrol sinyali referans bağlantısı
DC+: DC güç kaynağı pozitif bağlantısı
DC-: DC güç kaynağı negatif bağlantısı
LOAD: Kontrol edilecek yükün anahtarlanan bağlantısı
Bağlantı isimleri kart üreticisine göre değişiklik gösterebilir. Montajdan önce PCB üzerindeki işaretlemeler kontrol edilmelidir.
Önemli Bilgilendirme
LR7843 MOSFET sürücü kartı yalnızca DC yüklerin anahtarlanması için tasarlanmıştır. AC şebeke gerilimiyle kullanılmamalıdır.
MOSFET için belirtilen yüksek akım sınırları, kartın aynı akımı sürekli taşıyabileceği anlamına gelmez. Gerçek akım kapasitesi PCB yollarına, bağlantılara, soğutmaya ve ortam koşullarına bağlıdır.
Yüksek akımlı uygulamalarda uygun kablo kesiti, soğutma ve koruma önlemleri kullanılmalıdır. Motor ve solenoid gibi endüktif yüklerde uygun ters gerilim koruması sağlanmalıdır.
