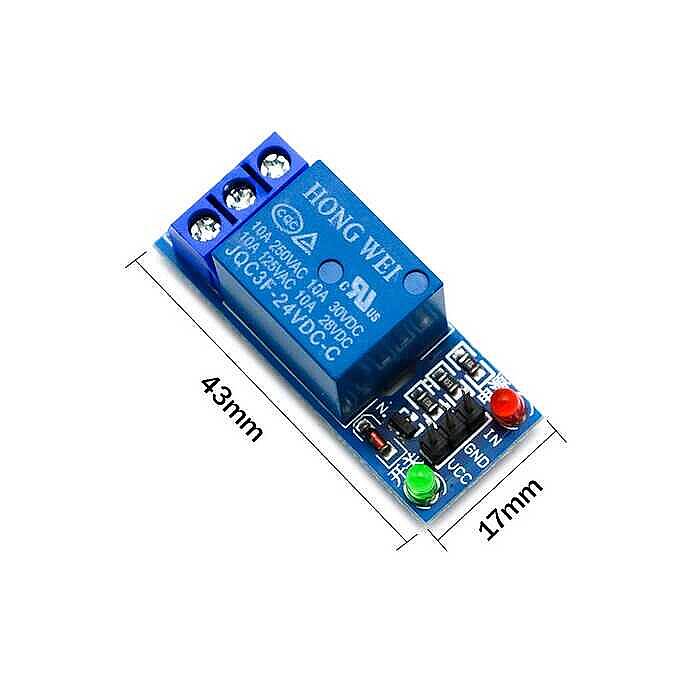

1 Kanal 24V Röle Modülü
1 Kanal 24V Röle Modülü, elektrikli cihazların açılıp kapatılması ve kontrol edilmesi amacıyla kullanılan, 24V DC besleme gerilimine sahip tek kanallı bir röle kontrol kartıdır.
Endüstriyel otomasyon, robotik sistemler, akıllı kontrol uygulamaları ve elektronik projelerde kullanılabilen bu modül, düşük güçlü kontrol sinyalleri aracılığıyla uygun elektrikli yüklerin anahtarlanmasına olanak tanır.
Tek kanallı röle yapısı sayesinde motor, fan, pompa, aydınlatma sistemi, solenoid valf ve çeşitli elektrikli ekipmanların açma-kapama işlemlerinde kullanılabilir.
Teknik Özellikler
Ürün Tipi: Tek kanallı röle modülü
Kanal Sayısı: 1
Besleme Gerilimi: 24V DC
Röle Bobin Gerilimi: 24V DC
Röle Tipi: Elektromekanik
Kontak Yapısı: NO (Normalde Açık), NC (Normalde Kapalı), COM (Ortak)
Kontak Kapasitesi: Yaygın modellerde 10A 250V AC / 10A 30V DC
Kontrol Girişi: Dijital tetikleme
Tetikleme Seviyesi: Modül versiyonuna bağlı
Bağlantı Tipi: Vidalı klemens ve kontrol pinleri
Kullanım: Elektrikli yüklerin açma-kapama kontrolü
Uyumluluk: Arduino, PLC ve uygun mikrodenetleyici kontrol sistemleri
Kullanım Alanları
Endüstriyel otomasyon sistemleri
Arduino röle kontrol projeleri
PLC tabanlı kontrol uygulamaları
Akıllı ev otomasyon sistemleri
24V DC motor kontrolü
Fan ve pompa açma-kapama sistemleri
Solenoid valf kontrolü
Robotik ve mekatronik projeler
Aydınlatma kontrol sistemleri
Elektronik eğitim ve prototipleme çalışmaları
Ürün Avantajları
24V DC besleme ile çalışma
Tek kanallı kompakt kart tasarımı
NO, NC ve COM kontak seçenekleri
Elektrikli yüklerin pratik şekilde kontrol edilmesi
Vidalı klemens ile kolay bağlantı
Endüstriyel kontrol sistemlerinde kullanım
Mikrodenetleyici ve otomasyon sistemleriyle entegrasyon
Farklı DC ve AC yükleri anahtarlama imkânı
Bağlantı Bilgileri
Kontrol Bağlantıları
VCC / DC+: 24V DC besleme girişi
GND / DC-: Toprak bağlantısı
IN: Röle tetikleme sinyali
Röle Çıkış Bağlantıları
COM: Ortak bağlantı noktası
NO: Röle enerjilendiğinde kapanan kontak
NC: Röle enerjisizken kapalı olan kontak
Bağlantı isimleri ve kontrol girişinin aktif seviyesi modül üreticisine göre değişiklik gösterebilir.
Önemli Bilgilendirme
24V DC, röle modülünün besleme gerilimidir. Mikrodenetleyiciden gelen kontrol sinyalinin de 24V olması gerektiği anlamına gelmez.
Arduino ve ESP32 gibi kontrol kartlarıyla kullanılmadan önce modülün giriş gerilimi ve tetikleme uyumluluğu kontrol edilmelidir.
Röle üzerindeki akım değerleri, kullanılan kontakların belirli test koşullarındaki kapasitesini ifade eder. Motor ve diğer endüktif yüklerde uygun koruma ve daha düşük anahtarlama kapasitesi gerekebilir.
Şebeke gerilimiyle gerçekleştirilen uygulamalarda uygun izolasyon, sigorta ve koruyucu muhafaza kullanılmalıdır.
1 Kanal 24V Röle Modülü, otomasyon, robotik, PLC ve elektronik kontrol projeleriniz için pratik bir anahtarlama çözümü olarak RobotTR'de.
